Wasserwechselzone im Sprinklertank

Bei jedem Pumpentest wird Wasser mit hoher Geschwindigkeit aus dem Tank entnommen und danach wieder aufgefüllt. Dabei gelangt zusätzlicher Sauerstoff in den Behälter. Dieser Sauerstoff löst sich im Wasser und reichert sich – physikalisch bedingt – direkt an der Wasserlinie an.

Für uns aus der Praxis ist das einer der wichtigsten Bereiche überhaupt: Die Wasserwechselzone ist der stärkste Treiber für Korrosion und Materialschäden, ganz gleich ob im Stahlbehälter oder im Betontank.

Bei Stahltanks führt der permanente Sauerstoffeintrag in Kombination mit dem zyklischen Absenken und Anheben des Wasserspiegels zu einem ständigen Wechsel zwischen sauerstoffreichem und sauerstoffarmem Milieu. Genau dieser Wechsel beschleunigt:

• Lochfraßkorrosion (Pitting)
• Unterwanderung und Blasenbildung der Beschichtung
• mikrobiell beeinflusste Korrosion (MIC)
• Korrosion an Einbauten wie Rohren, Rohrschellen und Antiwirbelplatten

Bei Betontanks wirkt der Effekt anders, aber genauso kritisch:

Die Wasserlinie durchfeuchtet den Beton immer wieder, der obere Bereich trocknet danach ab – oft täglich oder wöchentlich, abhängig vom Pumpenbetrieb. Dieser Feuchte-Trocknungs-Zyklus ist für Beton extrem belastend:

• Der Beton nimmt Wasser auf und gibt es wieder ab
• Dadurch werden feinste Risse aktiviert oder vergrößert
• Carbonatisierungsprozesse schreiten schneller voran
• Die Bewehrung (Stahl im Beton) wird an der Wasserlinie besonders gefährdet, weil Sauerstoff + Feuchtigkeit perfekt zusammenkommen
• Auch Beschichtungen (falls vorhanden) werden dort am stärksten unterwandert

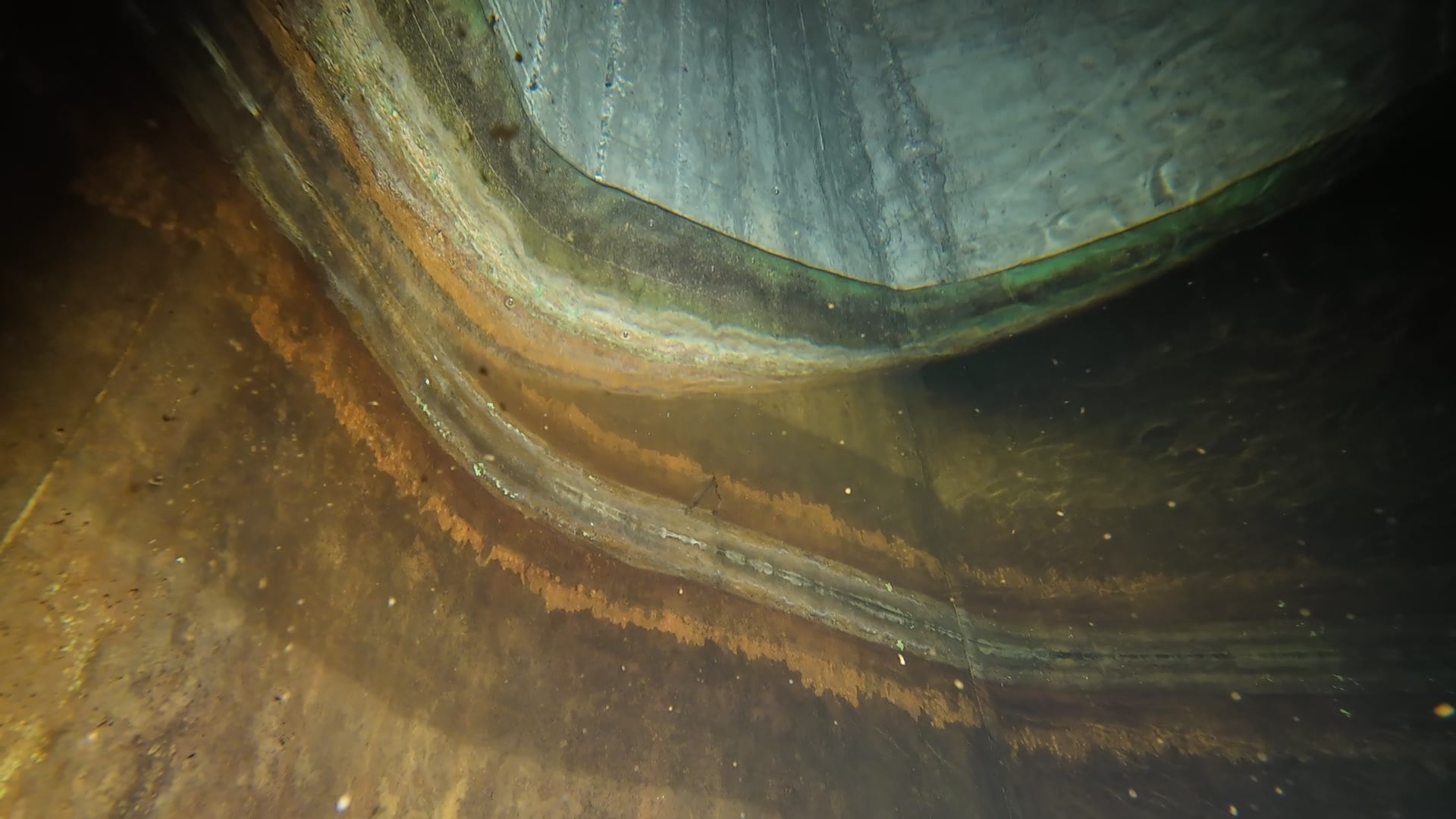

Das Ergebnis: In Stahl- und Betontanks entstehen rund 80 % aller späteren Schäden genau in der Wasserwechselzone, und zwar lange bevor im unteren Bereich des Tanks überhaupt etwas auffällig wird.

Die Wasserlinie ist nicht nur chemisch kritisch – sie ist auch der Bereich mit den höchsten mechanischen Belastungen. Mit jedem Pumpentest, jedem Wasserstandswechsel und jeder Strömungsbewegung wirken Kräfte auf Beschichtung, Betonoberflächen oder Liner. Diese Belastungen sind je nach Tanktyp unterschiedlich:

Stahltanks (beschichtet oder unbeschichtet)

Bei Stahltanks wirkt der Wasserstandswechsel besonders direkt:

Abrieb durch Bewegung des Wassers: Beim Ein- und Ausströmen entstehen Turbulenzen, die Schlämme, Partikel und Sedimente entlang der Wasserlinie reiben lassen. Das führt zu einem mechanischen Angriff auf die Beschichtung.

Schwell- und Schrumpfbewegungen in der Beschichtung: Die Beschichtung wird an der Wasserlinie ständig benetzt und trocknet wieder ab. Das verursacht Mikrospannungen, Blasenbildung und langfristige Unterwanderung.

Kantenbelastung: Beschichtungen arbeiten an Übergängen immer mehr. Die Wasserlinie ist der stärkste Übergangsbereich im gesamten Tank.

Schwingungen und "Wellenkanten" bei Pumpentests: Kurzzeitige Wellenbildung belastet die Beschichtung punktuell.

Ergebnis: Selbst gute Beschichtungen versagen zuerst an der Wasserlinie, weil mechanische und chemische Belastung dort zusammenfallen.

Betontanks (mit oder ohne Beschichtung)

Bei Betontanks spielt der mechanische Effekt eine andere, aber ebenso wichtige Rolle:

Abrieb durch Partikel: Schwebstoff, Sediment oder Biofilm werden bei jedem Wasserstandswechsel an die Betonoberfläche gedrückt und reiben daran.

Feuchtewechsel = mechanische Spannungen: Beton nimmt Wasser auf, quillt minimal, trocknet wieder und schrumpft. Genau an der Wasserlinie ist dieser Wechsel am häufigsten – dort entstehen Mikroabbrüche und Kantenabplatzungen.

Abtrag durch Wellenbewegung: Gerade bei großen Behältern "schlagen" die Wellen immer an die gleiche horizontale Zone.

Mechanische Belastung der Bewehrungsüberdeckung: Feuchtigkeit + Belastung + Sauerstoff = erhöhte Gefahr, dass die Cover-Depth lokal geschwächt wird.

Das führt dazu, dass der Übergangsbereich zwischen feucht und trocken im Betontank der empfindlichste Bereich ist – mechanisch wie chemisch.

Stahltanks mit Kunststoffliner (z.B. PE-/PP-Folie)

Beim Liner ist die Wasserlinie der absolut problematischste Abschnitt:

Liner "arbeitet" bei Temperatur- und Wasserstandswechseln: Die Folie wird oben stärker bewegt, weil sie dort nur lose anliegt oder mechanisch fixiert ist.

Schwimm- und Zugbewegungen: Beim Absenken des Wasserspiegels hebt sich die Folie minimal, beim Füllen legt sie sich wieder an – das erzeugt Materialermüdung.

Reibung durch Sedimente/Biofilm: Ablagerungen wirken wie Schleifmittel auf der Folie, besonders dort, wo sie ständig trocknet und wieder benetzt wird.

Schwachpunkt Übergangszone Folie–Wand: Die oberen Befestigungspunkte oder Schweißnähte sind besonders anfällig.

Ergebnis: Risse, Faltenbildung und Materialermüdung entstehen fast immer zuerst an der Wasserlinie, nicht am Tankboden.

Die Wasserlinie ist der Bereich, in dem alle schädigenden Mechanismen gleichzeitig zusammentreffen. Genau diese Überlagerung macht die Wasserwechselzone zum Hotspot, an dem 70–80 % aller Schäden entstehen – unabhängig davon, ob es sich um einen Stahltank, Betontank oder einen Behälter mit Kunststoffliner handelt.

Die wichtigsten Ursachen:

1. Sauerstoffeintrag + Wasserstandswechsel

Mit jedem Pumpentest gelangt Sauerstoff in den Tank. Er reichert sich direkt an der Wasserlinie an. Dort entsteht ein permanenter Wechsel zwischen sauerstoffreichem (Korrosionsbeschleuniger) und sauerstoffarmem Milieu. Dieser Gradient ist ein Haupttreiber für Lochfraßkorrosion, Unterwanderung der Beschichtung, mikrobiell beeinflusste Korrosion (MIC) und beschleunigte Carbonatisierung im Beton.

2. Mechanische Belastungen treffen genau auf diese Zone

Die Wasserlinie ist der Bereich mit den stärksten physikalischen Kräften: Wellenbewegung, Turbulenzen beim Pumpentest, Reibung durch Sedimente und Biofilm, Schrumpf-/Quellbewegungen bei Beton sowie Liner, die sich bewegen, spannen oder anliegen. Diese Belastungen führen dazu, dass selbst intakte Beschichtungen an der Wasserlinie zuerst versagen.

3. Feuchte-Trocknungs-Zyklen (insbesondere bei Beton)

Die Wasserlinie ist der einzige Bereich, der regelmäßig durchfeuchtet, wieder austrocknet und erneut durchfeuchtet wird. Dieses zyklische Arbeiten erzeugt Microcracks, Randabplatzungen und gefährdet die Bewehrung durch Sauerstoff + Feuchtigkeit.

4. Sedimente, Schwebstoffe und Ablagerungen wirken wie Schleifmittel

Beim Absenken und Anheben des Wasserspiegels werden Sedimente, Kalkablagerungen und Biofilm über die Wasserlinie bewegt. Diese Partikel schmirgeln kontinuierlich Beschichtungen, Liner und Betonoberflächen. Dieser Abrieb wirkt genau dort am stärksten, wo das Wasser ständig wechselt.

5. Die Wasserlinie ist die "kontaktreichste" Zone im gesamten Behälter

Die meisten Belastungen sind unten und oben geringer: Der Tankboden ist durch Sedimente kaum sichtbar, aber mechanisch relativ ruhig. Der obere Trockenbereich hat kaum Feuchtigkeit und kaum Sauerstoffdiffusion. In der Wasserwechselzone treffen alle Effekte gleichzeitig aufeinander.

Deshalb ist dieser Bereich der frühe Indikator für den Gesamtzustand eines Behälters – und für uns bei jeder Inspektion der erste Blickpunkt.

Die Wasserwechselzone ist der Bereich, der am zuverlässigsten frühe Schäden zeigt – aber nur, wenn man ihn gezielt und regelmäßig beobachtet. Für Betreiber ist dieser Abschnitt deshalb entscheidend, um spätere Sanierungen zu vermeiden oder früh zu planen.

1. Wasserlinie regelmäßig prüfen – nicht nur den Tankboden

Betreiber konzentrieren sich oft auf Pumpen, Armaturen oder den Füllstand. Die kritischen Schäden entstehen jedoch fast immer an der Wasserlinie.

Typische Warnzeichen: Verfärbungen oder "Schatten" entlang der Linie, raue Stellen, Ablösungen oder Blasen in der Beschichtung, schwarze Beläge (Hinweis auf MIC oder Eisen-/Sulfidprozesse), unscharfe Wasserlinie (Hinweise auf schwankende Wasserstände) und Ablagerungen, die beim Füllen/Entleeren mitbewegt werden. Diese Hinweise sind frühe Indikatoren für größere Schäden.

2. Unterwasserinspektion mit Unterwasserdrohne: sicher, schnell, ohne Anlagenstillstand

Eine präzise Inspektion der Wasserlinie gelingt am besten mit einer Unterwasserdrohne: keine Entleerung des Tanks erforderlich, Pumpen bleiben betriebsbereit, keine Gefährdung von Mitarbeitern, klare, gleichmäßige Perspektive auf die Wasserlinie, sofortige Erkennung von Korrosion, Beschichtungsdefekten oder Algenwachstum sowie die Möglichkeit, Einbauten (Rohrschellen, Antiwirbelplatten, Leitungen) direkt mitzuerfassen.

Für uns ist die Befahrung der Wasserlinie fast immer der erste Schritt, weil wir daraus sofort eine belastbare Einschätzung des Gesamtzustands ableiten können.

3. Sauerstoffeintrag reduzieren (so weit möglich)

Pumpentests lassen sich nicht vermeiden – sie sind vorgeschrieben. Aber Betreiber können Folgendes beachten: keine unnötigen oder überlangen Pumpentests, sicherstellen, dass keine starken Strömungsspitzen entstehen (z.B. durch defekte Klappen/Armaturen), unnötige Belüftungseinträge vermeiden (z.B. offene Zuläufe) und regelmäßige Wartung der Pumpentechnik, um "Luftschläge" zu vermeiden.

4. Sedimentmanagement

Sedimente wirken beim Wasserstandswechsel wie ein Schleifmittel. Moderne Unterwasserdrohnen ermöglichen: frühzeitige Erkennung von Sedimentaufbau, Einschätzung, ob Spülung oder Reinigung nötig wird, und Ermittlung, ob Sediment schon Beschichtungen belastet.

5. Beschichtungen und Liner gezielt überwachen

Bei Stahl- und Betontanks: Beschichtungsnähte an der Wasserlinie besonders im Blick behalten. Bei Beton früh auf haarfeine Risse, Aufhellungen oder Abplatzungen achten. Bei Liner: Falten, Wellen, Dehnungsrisse oder lose Bereiche sofort dokumentieren.

6. Früh warnen, bevor etwas kaputtgeht

Die meisten großen Schäden – Liner-Risse, Durchkorrosion, Bewehrungsangriffe – kündigen sich lange vorher an. Betreiber können durch regelmäßige Drohneninspektionen Sanierungen besser planen, Stillstandszeiten minimieren, unnötige Tankentleerungen vermeiden, Risiken für MIC früh erkennen und die Lebensdauer des Behälters deutlich verlängern.
